Re: Demande de tweak bloc HC Sherwood AM-9080

Message par lutilisateurlibre » samedi 19 janvier 2013 18:18

:arrow: Bon ok plus de question conne ou alors une petite dernière :mrgreen:
Vois-tu d'autres composants simples (condos ? diodes ?) que je pourrais modifier ?
Que penser du C424, a-t-il un impact sur le trajet du signal ?

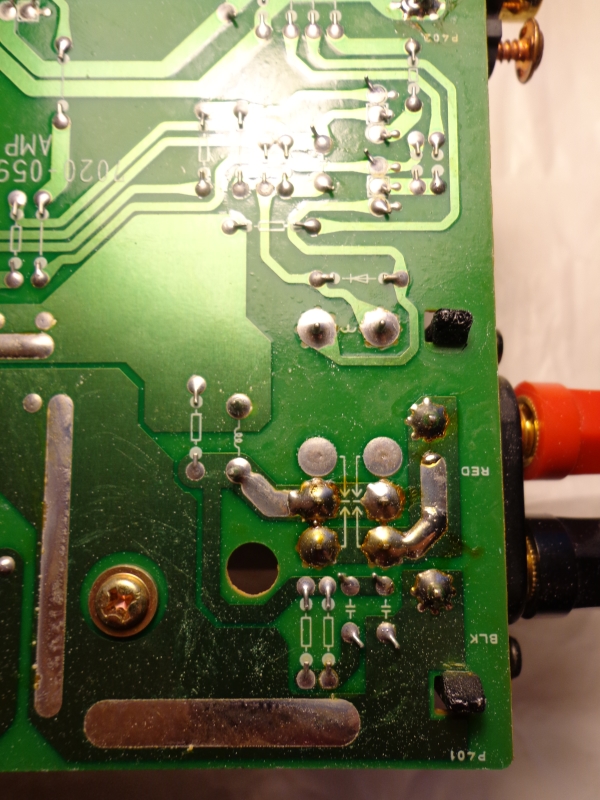

:arrow: Pas de problème Eric, je t'ai refait la photo et j'espère quelle sera plus exploitable.


:wink:

Avatar du membre
Eric62
Administrateur
Messages : 18445
Enregistré le : dimanche 12 février 2006 00:47
Âge: 52
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Demande de tweak bloc HC Sherwood AM-9080

Message par Eric62 » samedi 19 janvier 2013 19:10

Je n'ai pas l'impression que le C424 soit sur le trajet du signal. D'après le schéma, il n'est pas de type chimique. :wink:

Pour le relais, c'est plus clair, on peut sans problème prendre un relais classique côté brochage. Je regarderai ce que je trouve. :wink:

Sinon, je ne vois pas d'autres composants à priori à remplacer. :ange:
Nous savons tous les deux que le monde sommeille par manque d'imprudence - Brel (Jojo)
Pour soutenir le forum : rejoignez l'association Ambiance Hifi ou faites-lui un don.

Avatar du membre
lutilisateurlibre
Messages : 426
Enregistré le : lundi 6 août 2007 18:53

Re: Demande de tweak bloc HC Sherwood AM-9080

Message par lutilisateurlibre » dimanche 20 janvier 2013 10:54

Ok merci Eric :pouce:

:?: Les condos vont être câblés en Cu 4mm²,en ligne mais un peu plus resserrés entre eux et vers les transfos. Les ponts risquent d’être de longueurs différentes (a +/- 10 cm).
Y-a-t-il un risque de chute de tension/pertes ainsi, ou faut-il absolument que les ponts de chaque condo soient identiques ?
:?: Faut-il aussi torsader chaque paire de pont de chaque condo.


:wink:

Avatar du membre
Eric62
Administrateur
Messages : 18445
Enregistré le : dimanche 12 février 2006 00:47
Âge: 52
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Demande de tweak bloc HC Sherwood AM-9080

Message par Eric62 » dimanche 20 janvier 2013 11:11

Je ne pense pas que des longueurs différentes de quelques centimètres soient pénalisantes.
Par contre 4mm² ? Tu risques d'avoir des problèmes pour souder les fils sur les pistes. Du 1,5mm² sera suffisant.

Côté implantation, tu peux resserrer les condos d'une même voie, de cette façon les longueurs de fils seront globalement les mêmes pour une même carte. :wink:
Nous savons tous les deux que le monde sommeille par manque d'imprudence - Brel (Jojo)
Pour soutenir le forum : rejoignez l'association Ambiance Hifi ou faites-lui un don.

Avatar du membre
lutilisateurlibre
Messages : 426
Enregistré le : lundi 6 août 2007 18:53

Re: Demande de tweak bloc HC Sherwood AM-9080

Message par lutilisateurlibre » dimanche 20 janvier 2013 14:07

:?: Après quelques difficultés a décoller les transistors Toshiba 2CS5200 et 2SA1943 du rad, est-il conseillé de changer les plaques blanches de chaque transistor par des nouvelles ainsi la pâte thermique ?
:?: Si oui quel modèle de plaque blanche dois-je mettre Eric ?



:arrow: Comme l'ampli est alimenté en direct via un câble/prise en 2.5mm², je vais lui insérer une embase secteur IEC pour pouvoir l'alimenter désormais avec mon filtre DIY secteur.


:?: Puis-je considérer que maintenant 1900(watts) : 5(canaux) x 3 (canaux) = 1140(watts) de conso.
Mon filtre de 6A va t-il "tenir" ?

:arrow: Bon ok pour le 4mm², mais je n'ai pas de 1.5mm² je n'ai que du 2.5mm² mais je pense que ça ira car les piste sont larges !

:wink:
Modifié en dernier par lutilisateurlibre le samedi 26 janvier 2013 18:11, modifié 1 fois.

Avatar du membre
Eric62
Administrateur
Messages : 18445
Enregistré le : dimanche 12 février 2006 00:47
Âge: 52
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Demande de tweak bloc HC Sherwood AM-9080

Message par Eric62 » dimanche 20 janvier 2013 15:09

Je te conseille fortement de remplacer tes isolateurs entre les transistors et le radiateur par des Keratherm - Réf. 8195-12 chez Selectronic
Il ne faut ajouter de pâte thermique avec ces isolateurs.
KERATHERM - Isolant pour boitier TO220 - Lot de 12
Cet isolant souple à base de céramique et de silicone remplace avantageusement les “micas” et la graisse silicone

Caractéristiques techniques :

•Isolant souple à base de céramique et de silicone
•Remplaceavantageusement les “micas” et la graisse silicone
•Offre uneconductibilité thermique et une rigidité diélectrique exceptionnelles
•Répond aux normes VDE 0303/II
•Non toxique
•Tension de claquage : 4 kV
•e = 0,4mm
•Rth : 0,33°C/W
•Couleur : blanc

Pour le filtre, 6A autorisent 1320 watts, il y a fort à parier que ton ampli ne soit jamais poussé dans ses retranchement donc, oui ton filtre pourra tenir. :wink:
Nous savons tous les deux que le monde sommeille par manque d'imprudence - Brel (Jojo)
Pour soutenir le forum : rejoignez l'association Ambiance Hifi ou faites-lui un don.

Avatar du membre
Eric62
Administrateur
Messages : 18445
Enregistré le : dimanche 12 février 2006 00:47
Âge: 52
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Demande de tweak bloc HC Sherwood AM-9080

Message par Eric62 » dimanche 20 janvier 2013 16:29

Pour le relais, je viens de regarder sur le net chez Farnell entre autre et je n'ai pas trouvé de relais équivalent, l'écartement des pattes du relais d'origine est assez spécifique.
Je regarderai encore à l'occasion. :wink:
Nous savons tous les deux que le monde sommeille par manque d'imprudence - Brel (Jojo)
Pour soutenir le forum : rejoignez l'association Ambiance Hifi ou faites-lui un don.

Avatar du membre
Eric62
Administrateur
Messages : 18445
Enregistré le : dimanche 12 février 2006 00:47
Âge: 52
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Demande de tweak bloc HC Sherwood AM-9080

Message par Eric62 » lundi 21 janvier 2013 00:11

Trouvé sur Radiospares : Relais sécurité AgNi+Au bobine 8A 24Vcc référence FINDER 50.12.9.024.5000
- Configuration de contact 2 RT
- Courant de commutation maximal c.a. 15 A
- Hauteur 25mm
- Isolation bobine/contact 6kV
- Longueur 29mm
- Matériau de contact Or, Nickel Argent
- Profondeur 12.4mm
- Puissance de bobine 0.7W
- Puissance de commutation maximale c.a. 2 000 VA
- Résistance de bobine 820 Ω
- Température de fonctionnement maximale +70°C
- Température de fonctionnement minimale -40°C
- Tension de bobine 24V c.c.
- Tension de commutation maximale c.a. 400V
- Type d'application Guidé
- Type de montage Circuit imprimé
- Type de raccordement Traversant
Code commande RS : 733-5108

Datasheet : http://docs-europe.electrocomponents.co ... f97511.pdf

Configuration des pattes du relais par rapport à celui d'origine :

Nous savons tous les deux que le monde sommeille par manque d'imprudence - Brel (Jojo)
Pour soutenir le forum : rejoignez l'association Ambiance Hifi ou faites-lui un don.

Avatar du membre
Eric62
Administrateur
Messages : 18445
Enregistré le : dimanche 12 février 2006 00:47
Âge: 52
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Demande de tweak bloc HC Sherwood AM-9080

Message par Eric62 » lundi 21 janvier 2013 14:15

Egalement possible chez Farnell : :wink:

Fabricant: FINDER
Code commande: 1169174
Référence fabricant: 40.52.7.024.0000
Datasheet : http://www.farnell.com/datasheets/1658361.pdf


Fabricant: TE CONNECTIVITY / SCHRACK
Code commande: 1197647
Référence fabricant: RP821024
Datasheet : http://www.farnell.com/datasheets/85692.pdf
Nous savons tous les deux que le monde sommeille par manque d'imprudence - Brel (Jojo)
Pour soutenir le forum : rejoignez l'association Ambiance Hifi ou faites-lui un don.

Avatar du membre
lutilisateurlibre
Messages : 426
Enregistré le : lundi 6 août 2007 18:53

Re: Tweak ampli Sherwood AM-9080

Message par lutilisateurlibre » samedi 26 janvier 2013 18:07

:wink: Merci Eric pour toutes ces recherches et ces infos et dsl de ne pas avoir répondu plus tôt car j'ai eu une semaine bien chargée.

Quelques dernières petites questions encore:

:?: Afin d'éviter plusieurs cde/fdp chez différents revendeurs, la ref Farnel 2097550 peut-elle remplacer la ref 8195-12 de chez Selectronic ? (KERATHERM)

:?: Comme je dois commander chez Audiophonics aussi et que c'est dans la même tranche de prix, puis-je mettre des Mundorf MCAP 250V. 10µF ou des Jb Axial JFX Premium Met Polypropylene 400V. 10µf a la place des Wima (Ref: 1890152) que tu m'as proposé ? Est ce mieux ou pas du tout conseillé ?

:wink:

Avatar du membre
Eric62
Administrateur
Messages : 18445
Enregistré le : dimanche 12 février 2006 00:47
Âge: 52
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Tweak ampli Sherwood AM-9080

Message par Eric62 » samedi 26 janvier 2013 19:35

lutilisateurlibre a écrit : :?: Afin d'éviter plusieurs cde/fdp chez différents revendeurs, la ref Farnel 2097550 peut-elle remplacer la ref 8195-12 de chez Selectronic ? (KERATHERM)
Jamais essayé mais, oui, ça doit être ok. :wink:
lutilisateurlibre a écrit : :?: Comme je dois commander chez Audiophonics aussi et que c'est dans la même tranche de prix, puis-je mettre des Mundorf MCAP 250V. 10µF ou des Jb Axial JFX Premium Met Polypropylene 400V. 10µf a la place des Wima (Ref: 1890152) que tu m'as proposé ? Est ce mieux ou pas du tout conseillé ?

:wink:
Bien entendu que les Mundorf seront adaptés. :ok:
Nous savons tous les deux que le monde sommeille par manque d'imprudence - Brel (Jojo)
Pour soutenir le forum : rejoignez l'association Ambiance Hifi ou faites-lui un don.

Avatar du membre
lutilisateurlibre
Messages : 426
Enregistré le : lundi 6 août 2007 18:53

Re: Tweak ampli Sherwood AM-9080

Message par lutilisateurlibre » dimanche 27 janvier 2013 18:44

Bon cet aprèm montage et raccordement de la prise IEC sur la châssis de la face arrière.


Puis confection des 12 ponts en 2.5mm² + cosses pour déporter les condos dans l'attente des autres composants.


Avatar du membre
Eric62
Administrateur
Messages : 18445
Enregistré le : dimanche 12 février 2006 00:47
Âge: 52
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Tweak ampli Sherwood AM-9080

Message par Eric62 » dimanche 27 janvier 2013 23:09

Début des travaux donc. 8)
Nous savons tous les deux que le monde sommeille par manque d'imprudence - Brel (Jojo)
Pour soutenir le forum : rejoignez l'association Ambiance Hifi ou faites-lui un don.

Avatar du membre
lutilisateurlibre
Messages : 426
Enregistré le : lundi 6 août 2007 18:53

Re: Tweak ampli Sherwood AM-9080

Message par lutilisateurlibre » lundi 28 janvier 2013 20:38

Ouai monsieur :P

Seulement j'ai un dernier problème Eric. Toi qui a utilisé (il me semble si j'ai bien compris) les Keratherm Réf. 8195-12 tu connaitrais leurs dims ?
Car entre les transistors aux boitiers TO220, TO126, et TO264 des amplis et les TO247 des diodes, il me faut plusieurs modèles et aucun des fournisseurs ne les proposent tous ou alors il faut multiplier les cdes chez Conrad, Selectronic et Farnel et encore a quels prix :evil: . Ceux de Selectronic étaient "accessibles" au moins.

Avatar du membre
Eric62
Administrateur
Messages : 18445
Enregistré le : dimanche 12 février 2006 00:47
Âge: 52
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Tweak ampli Sherwood AM-9080

Message par Eric62 » lundi 28 janvier 2013 23:34

Tu as de la chance car j'en ai encore 4 sous la main. :)
Ceux que je t'ai proposé chez Sélectronic font 16mm de large et 21mm de hauteur.
