[Fini] Tweak ampli Sherwood AM-9080

Message par lutilisateurlibre » mercredi 16 janvier 2013 12:45

Bonjour à tous et Bonne et heureuse année 2013 :D

Suite à l’acquisition ici de mon bloc HC Sherwood AM-9080 il y a plusieurs mois déjà,
je reviens vers vous pour avoir quelques info de tweaks raisonnables (€)
Conscient je suis que je ne transformerais pas (de toute façon ce n'est pas le but) ma citrouille :mrgreen: (quelques chiffres ci-dessous) en carrosse high-end.
  • Puissance de sortie continue moyenne sur 8 Ohms, DHT 0,05 %, 1 kHz: 5 x 120 W
    Distorsion harmonique totale, 8 Ohms, 20 Hz à 20 kHz: 0,03 %
    Distorsion d’intermodulation, 8 Ohms, SMPTE, 1 W: 0,02 %
    Rapport signal/bruit, pondéré A IHF référence 100 W, 8 Ohms, 0 dB: 115 dB
    Réponse en fréquence 5 Hz - 450 kHz: +0, -3 dB
    Dimensions 440 x 180 x 450 mm, 34 kg
    Conso 1900W
J'ai commencé par le dépoussiérer totalement et retirer 2 cartes/ampli car ne voulant qu'un 3 canaux pour mes
voies frontales.
Les 2 cartes récupérées pourront toujours me servir en cas de panne et les 3 cartes restantes sur les 5 seront
alimentées maintenant chacune par leur propre transfo.

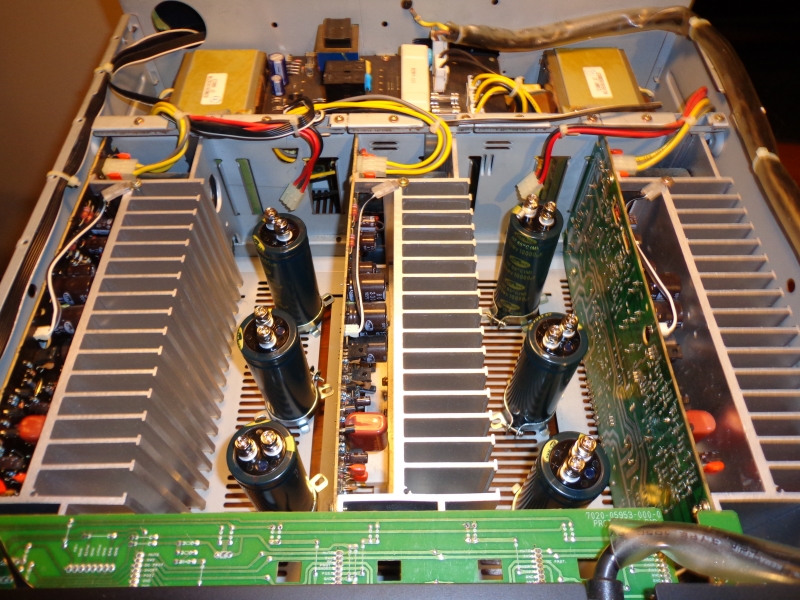

Étant des années 2000 j'ai souhaité commencer par remplacer les 2 condos de l'alim de chaque carte/ampli.
D'origine, ceux sont des Samwha 6800µF/80v, mais ne voulant pas mettre des milles et des cents, j'en ai trouvé et pris 6
sur un site polonais T.M.E (tme.eu/fr/katalog/) de la même marque mais en 10000µF/100v pour - de 6€/u avec leur support.

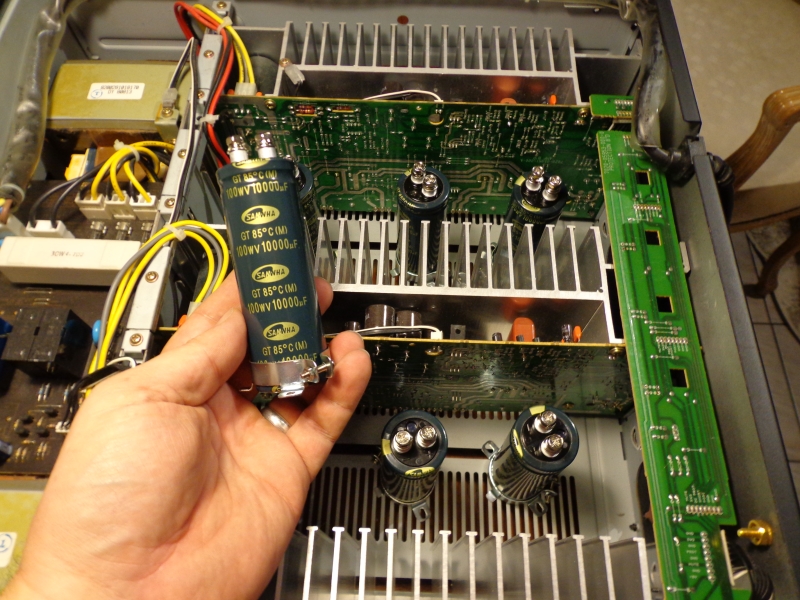

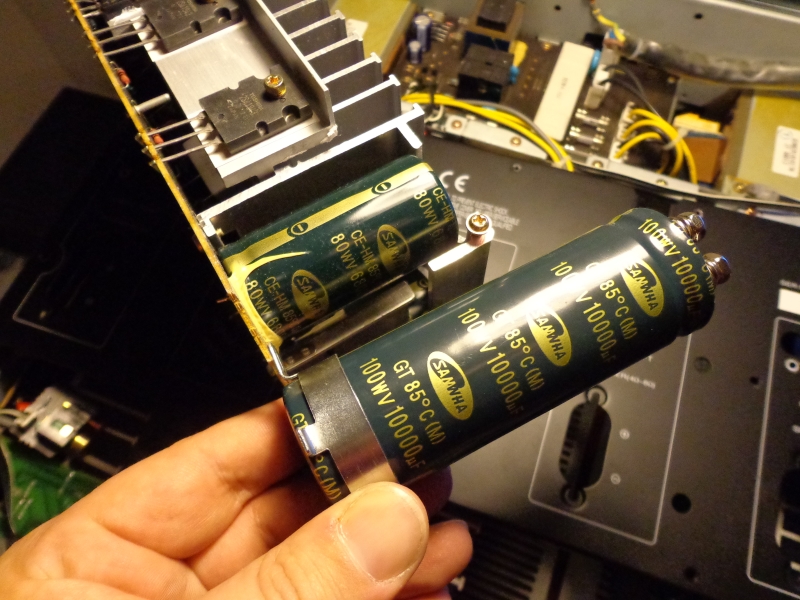

Ils seront déportés de la carte et mis dans les emplacements libres par du câble cu souple en 2.5mm² ou 4mm² + cosses

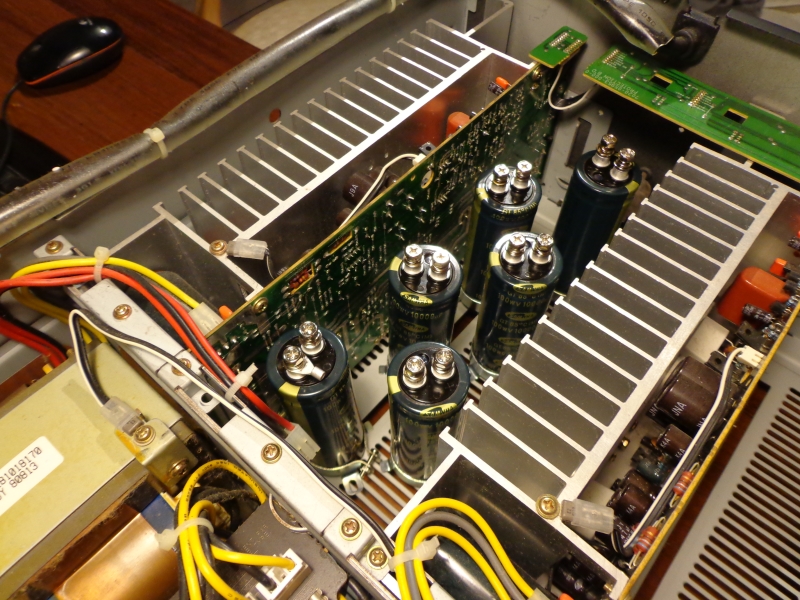

J'hésite a en mettre 4 par carte soit 12 au total, afin d’améliorer peu être un peu + "l'effet réservoir d’énergie en courant". Un avis ?


On m'a parlé (et si j'ai bien compris) plutôt que de les rebrancher a l'emplacement initial, il valait mieux les rapprocher des transistors et de la masse de la borne hp. Un autre avis ?
http://img92.xooimage.com/files/8/b/0/1-3b24be5.jpg

Sinon sur quels autres composants je pourrais travailler ?
http://img94.xooimage.com/files/9/3/9/4-3b29377.jpg

D'avance merci,
Modifié en dernier par lutilisateurlibre le samedi 13 avril 2013 19:58, modifié 4 fois.

Avatar du membre
Eric62
Administrateur
Messages : 18428
Enregistré le : dimanche 12 février 2006 00:47
Âge: 52
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Demande de tweak bloc HC Sherwood AM-9080

Message par Eric62 » mercredi 16 janvier 2013 13:47

Pour le câblage des condensateurs, si j'ai bien suivi les pistes de la carte, tout le courant va transiter sur des pistes plus étroites voir par des straps. Tu risques d'avoir des problèmes d'échauffement et, à ta place, je respecterais les emplacements d'origines pour souder les fils de liaison vers les nouveaux condensateurs.

Tu passes aussi déjà de 6800µF à 10000µF, je pense que c'est suffisant. Passer à 20000µF va augmenter le courant d'appel, le pont de diode risque de ne pas suivre.

Pour les composants qui pourraient aussi être remplacés, tu peux changer le pont de diode par des diodes ultra rapides (mais surtout respecter alors le courant max), j'ai cru comprendre sur le schéma qu'il y a un condensateur chimique sur l'entrée RCA, le C410, il pourrait avantageusement être remplacé au moins par un MKP.

Voir aussi s'il ne serait pas intéressant de remplacer le relais de sortie dont les contacts peuvent être oxydés. Il y a des modèles de relais avec contact argentés. Voir la datasheet du relais en place pour respecter le courant maxi pouvant être supporté par les contact, il vaut mieux respecter à minima cette limite.
Nous savons tous les deux que le monde sommeille par manque d'imprudence - Brel (Jojo)
Pour soutenir le forum : rejoignez l'association Ambiance Hifi ou faites-lui un don.

Avatar du membre
lutilisateurlibre
Messages : 426
Enregistré le : lundi 6 août 2007 18:53

Re: Demande de tweak bloc HC Sherwood AM-9080

Message par lutilisateurlibre » mercredi 16 janvier 2013 22:13

Bonsoir Eric,

Ok pour les 2x2 en // et le câblage au plus près des transistors. Je vais écouter tes conseils.
Eric62 a écrit :....tu peux changer le pont de diode par des diodes ultra rapides
Le pont D401 ref D5SBA60 est donné à 6A.
Eric62 a écrit :....sur le schéma qu'il y a un condensateur chimique sur l'entrée RCA, le C410, il pourrait avantageusement être remplacé au moins par un MKP.

Le C410 est un 10µF 50V 105C
Eric62 a écrit :Voir aussi s'il ne serait pas intéressant de remplacer le relais de sortie avec des contact argentés.

Le RLY401 ref DH24D2-OT est un 24VDC 3A 120V (voir photo)
http://img91.xooimage.com/files/5/a/f/5-3b2c7d1.jpg

Pour ces 3 composants dont tu parles, pourrais-tu m’éclairer par des liens en Mp (audiophonics, seletronic...) car je suis un peu perdu

Merci encore pour m'avoir répondu.
:wink:

Avatar du membre
Eric62
Administrateur
Messages : 18428
Enregistré le : dimanche 12 février 2006 00:47
Âge: 52
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Demande de tweak bloc HC Sherwood AM-9080

Message par Eric62 » jeudi 17 janvier 2013 00:14

:arrow: Pour le pont de diode, ton modèle est de type moulé, si tu en veux un plus performant et produisant moins de bruit, il faut partir sur des diodes ultra-rapides. C'est ce que j'ai fait sur mes Aries : viewtopic.php?p=96314#p96314
Pour cela, il faut manier un peu le fer à souder mais ce n'est pas irréalisable. :wink:

Composants utilisés :
Diodes double ultra rapide CAC type U30D20A - référence Farnell : 1440109 - Quantité : 1/pont de diode
Diodes double ultra rapide ACA type U30D20C - référence Farnell : 1440110 - Quantité : 1/pont de diode
Condensateur WIMA - MKP1J024705B00JSSD 47nF 630v - référence Farnell : 1890246 - Quantité : 4/pont de diode


Attention : il faut isoler les deux diodes doubles si tu les montes comme moi, j'ai utilisé une feuille de Téflon mais tu peux aussi utiliser des KERATHERM - Isolant pour boitier TO220 - Lot de 12 chez Sélectronic (code 8195-12)


:arrow: Pour le condensateur de liaison, pour pas trop cher, tu peux utiliser un WIMA - MKS4C051006B00JYSD - CONDENSATEUR 5% 10UF 63V : code Farnell : 1890152


:arrow: Pour le relais, il s'agit plutôt d'une DH2TU d'après le plan et la photo, je n'ai pas trouvé sa datasheet et il faudrait donner les écartements entre les différentes soudures pour faire une recherche de correspondance. :wink:
Nous savons tous les deux que le monde sommeille par manque d'imprudence - Brel (Jojo)
Pour soutenir le forum : rejoignez l'association Ambiance Hifi ou faites-lui un don.

Avatar du membre
lutilisateurlibre
Messages : 426
Enregistré le : lundi 6 août 2007 18:53

Re: Demande de tweak bloc HC Sherwood AM-9080

Message par lutilisateurlibre » jeudi 17 janvier 2013 20:46

:arrow: Pour le condo

Le chimique du coup n'est obligatoire puisque je vois que tu me proposes un polycarbonate ? Pourquoi quelle est la raison ?

Avatar du membre
Eric62
Administrateur
Messages : 18428
Enregistré le : dimanche 12 février 2006 00:47
Âge: 52
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Demande de tweak bloc HC Sherwood AM-9080

Message par Eric62 » vendredi 18 janvier 2013 00:12

Les chimiques sont moins chers.
Plus tu montes en gamme, plus les composants sont volumineux et donnent généralement de meilleurs résultats ((on peut parfois être déçu par certaines condos malgré tout).
Les MKS/MKP sont déjà un bon compromis tout en restant bon marché.

http://www.wima.com/EN/applicguide.htm - Section "Consumer".

Sinon, il y a plein d'autres marques. :wink:
Nous savons tous les deux que le monde sommeille par manque d'imprudence - Brel (Jojo)
Pour soutenir le forum : rejoignez l'association Ambiance Hifi ou faites-lui un don.

Avatar du membre
lutilisateurlibre
Messages : 426
Enregistré le : lundi 6 août 2007 18:53

Re: Demande de tweak bloc HC Sherwood AM-9080

Message par lutilisateurlibre » vendredi 18 janvier 2013 12:52

Donc Éric, si j'ai bien compris il n'est pas obligatoire de remplacer un chimique par un chimique et que, si je voudrais me faire plaisir (soyons fou :mrgreen: ) je pourrais mettre (par exemple) un Mundorf type MCap 10µF à 6.5€ :demon2:
C'est possible çà, et malgré en + sa grande tension nominale (400v)

Par contre Eric sur le topic que je connaissais déjà, je n'ai pas trouvé le schéma de câblage de vos photos ci-dessous. Cela ne te dérange pas de me l'indiquer ?

Image Image

D'avance merci,

:wink:

Avatar du membre
lutilisateurlibre
Messages : 426
Enregistré le : lundi 6 août 2007 18:53

Re: Demande de tweak bloc HC Sherwood AM-9080

Message par lutilisateurlibre » vendredi 18 janvier 2013 20:26

J'ai trouvé enfin la Datashett du relay DEC DH2TU après plusieurs hrs de recherche.
http://www.j-dec.co.jp/images/pdf/dh.pdf
Avec cela j'espère que tu pourras me trouver un équivalent de qualité. (contacts) :ok:

:wink:

Avatar du membre
Eric62
Administrateur
Messages : 18428
Enregistré le : dimanche 12 février 2006 00:47
Âge: 52
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Demande de tweak bloc HC Sherwood AM-9080

Message par Eric62 » vendredi 18 janvier 2013 20:47

Pour les condos, tu peux sans problème changer un chimique par un non chimique. Il ne faut jamais en choisir un avec une tension de service inférieure mais le contraire ne pose aucun problème, le condo est moins sollicité. :wink:

Pour le câblage du pont de diode, je t'ai fait un schéma avec le modèle actuel et le montage que je te propose :






Pour le relais, je regarderai plus tard. :wink:
Nous savons tous les deux que le monde sommeille par manque d'imprudence - Brel (Jojo)
Pour soutenir le forum : rejoignez l'association Ambiance Hifi ou faites-lui un don.

Avatar du membre
lutilisateurlibre
Messages : 426
Enregistré le : lundi 6 août 2007 18:53

Re: Demande de tweak bloc HC Sherwood AM-9080

Message par lutilisateurlibre » vendredi 18 janvier 2013 22:43

:arrow: Via quelques petites retouches/montages photos vit'fait j'ai supprimer les pattes des diodes. On y voit plus clair !
Si j'ai bien tout suivi et si je suis pas une buse :? je pense qu'au niveau câblage c'est bien cela ? Peux-tu Éric me le confirmer ?


:?: Sinon question conne: Pour ma culture qu'apporte ce type de diode a commutation rapide sur une alim d'un ampli et pourquoi autant (30 A) ?

:arrow: Coté tension de service je le savais, mais par contre il m'a semblait avoir lu qu'il n'était pas conseillé de choisir une marge trop grande sous peine de les "sous-utiliser" et de les faire vieillir plus vite voire de ne pas avoir toutes les caractéristiques optimales.

:arrow: Pour le relais pas de problème :wink:

Avatar du membre
Eric62
Administrateur
Messages : 18428
Enregistré le : dimanche 12 février 2006 00:47
Âge: 52
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Demande de tweak bloc HC Sherwood AM-9080

Message par Eric62 » vendredi 18 janvier 2013 23:28

:arrow: Pour le pont de diode, tu as inversé le sens des broches sinon c'est ok, avec la bonne numérotation, ça donne ça :



Pourquoi 30A ? Parce que je n'avais pas trouvé de diodes ultra rapides en boitier DO-41 supportant plus de 1,5A, pour des ampérages supérieurs ou égal à 6A, j'avais trouvé des modèles en 12A mais en boitier TO-220 donc seulement des diodes simples ce qui faisait 4 composants pour constituer un pont de diodes alors que dans le montage proposé en boitier TO-247, il n'en faut que 2. :ok:

Boitier DO-41

Boitier TO-220

Boitier TO-247

Les diodes ultra rapides génèrent moins de bruits sur la tension redressée puisqu'elles commutent plus rapidement que les diodes classiques. Les condensateurs servent à filtrer encore mieux ces pics de commutations.

:arrow: Pour la tension de service des condensateurs, je n'ai jamais entendu que les sur-calibrer était néfaste. :?:
