Création maison Contrepointes pour Enceintes

Message par Mickey44 » lundi 30 janvier 2012 13:22

Bonjour à tous,

J'ai un cousin qui a une société de mécanique de précision. Donc Tour, fraiseuse, centre numérique, centre de métrologie...
Bref, Sur mes AperturA je dispose de 4 pointes pour l'équilibre de l'enceinte et une pointe de découplage.

Mes enceintes sont posées sur le carrelage.

Je pensais en faire fabriquer.
Après une petite recherche, je vois, qu'il s'en vend avec absorbeur en PVC/Caoutchouc ou d'autre uniquement en métal.
là, encore, que me conseilleriez vous: Acier, Alu, Inox ?

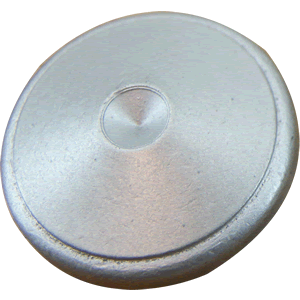

l'idéal c'est les 4 pointes pour commencer, peut-être tout en métal genre ça :

Et pour la centrale cervant de pointe de découplage, une plus spécifique avec mousse ou autre Caoutchouc

Ou toutes avec de la mousse.

:?: :?: :?:
REGA Saturn (Kimber DV-30)
NAS: QNAP TS-451-4G (16TB) (CAT6A S/FTP)
APPLE Macmini (USB Kimber B bus Ag)
Lecteur Réseau/DAC Cambridge 851N (XLR FURUTECH)
AYRE K5xe/V5xe (XLR Ecosse Symphony)
AperturA Altra (Kami)
B&W ASW-610

Avatar du membre
Eric62
Administrateur
Messages : 18321
Enregistré le : dimanche 12 février 2006 00:47
Âge: 51
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Création maison Contrepointes pour Enceintes

Message par Eric62 » lundi 30 janvier 2012 13:34

Tu peux les faire faire en inox et tu colles dessous des pastilles en feutre de même dimension pour supprimer unne éventuelle dureté dans le rendu sonore.

L'alu risque d'être trop tendre, les pointes vont rentrer légèrement dans la matière.
Nous savons tous les deux que le monde sommeille par manque d'imprudence - Brel (Jojo)
Pour soutenir le forum : rejoignez l'association Ambiance Hifi ou faites-lui un don.

Avatar du membre
Mickey44
Messages : 149
Enregistré le : mercredi 7 mars 2007 09:19
Âge: 39
Localisation : Pornichet

Re: Création maison Contrepointes pour Enceintes

Message par Mickey44 » lundi 30 janvier 2012 13:37

OK Great.
Je vais étudier ça alors.

J'en fais pour les 5 pointes du coup et identique ?
REGA Saturn (Kimber DV-30)
NAS: QNAP TS-451-4G (16TB) (CAT6A S/FTP)
APPLE Macmini (USB Kimber B bus Ag)
Lecteur Réseau/DAC Cambridge 851N (XLR FURUTECH)
AYRE K5xe/V5xe (XLR Ecosse Symphony)
AperturA Altra (Kami)
B&W ASW-610

Avatar du membre
Eric62
Administrateur
Messages : 18321
Enregistré le : dimanche 12 février 2006 00:47
Âge: 51
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Création maison Contrepointes pour Enceintes

Message par Eric62 » lundi 30 janvier 2012 23:15

Si c'était pour moi, je les ferais sans doute à l'identique. :wink:
Nous savons tous les deux que le monde sommeille par manque d'imprudence - Brel (Jojo)
Pour soutenir le forum : rejoignez l'association Ambiance Hifi ou faites-lui un don.

Avatar du membre
Mickey44
Messages : 149
Enregistré le : mercredi 7 mars 2007 09:19
Âge: 39
Localisation : Pornichet

Re: Création maison Contrepointes pour Enceintes

Message par Mickey44 » mardi 14 février 2012 21:11

Et voilà ce que ça donne !

Il reste encore à optimiser le truc, car je ne veux pas un effet galbé sur la contre-pointe, mais un champ frein à 45° pour rappeler ma pointe de découplage.
Ensuite cette rondelle de test à une hauteur de 7mm, et je pense que 5mm suffira.

Matière: Métal dense
Rondelle taillé dans la masse.

Techniques:
Contre-Pointe de 30mm (32mm pour le modèle fini)
Hauteur: 7mm (5mm pour le modèle fini)
Champ-frein galbé (Champ-frein à 45°)
Cône à 90° pour recevoir la pointe de découplage.

Finition:
Métal bruni par un traité chimique (non peint)
Nettoyage contre la rouille.
Vernissage Brillant transparent.
Feutrine sous Contre-Pointe.

Celle-ci a été fait rapidement dans un Tour manuel. Le produit fini sera fait dans un Centre numérique pour une précision au micron.





Merci Cousin ! :pouce:
REGA Saturn (Kimber DV-30)
NAS: QNAP TS-451-4G (16TB) (CAT6A S/FTP)
APPLE Macmini (USB Kimber B bus Ag)
Lecteur Réseau/DAC Cambridge 851N (XLR FURUTECH)
AYRE K5xe/V5xe (XLR Ecosse Symphony)
AperturA Altra (Kami)
B&W ASW-610

Sarc
Messages : 61
Enregistré le : vendredi 11 octobre 2013 01:21
Localisation : Œil du cyclone

Re: Création maison Contrepointes pour Enceintes

Message par Sarc » jeudi 28 novembre 2013 10:04

Beau boulot !

Il vendrait ce genre de réalisation ? si oui combien ?

Avatar du membre
Bush Tucker Man
Moderateur+
Messages : 9059
Enregistré le : samedi 23 décembre 2006 16:29
Âge: 44
Localisation : Pays du Cognac

Re: Création maison Contrepointes pour Enceintes

Message par Bush Tucker Man » mardi 3 décembre 2013 19:27

Belle réalisation 8)
