Rénovation Micron :Filtres

Message par xavier » dimanche 13 octobre 2013 09:29

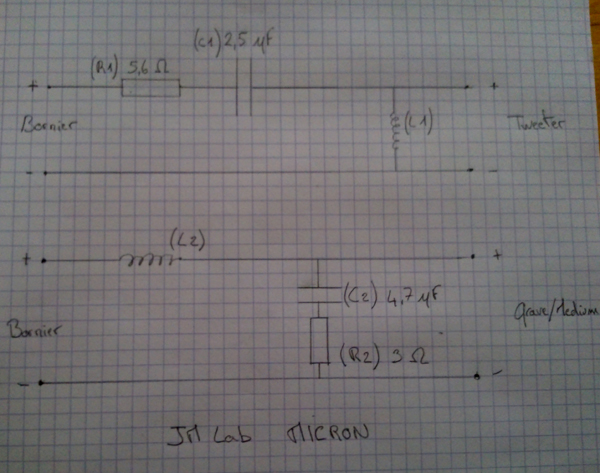

Bonjour, j'ai pour projet de rénover mes petites Micron et donc de refaire les filtres, j'ai fais un schéma en suivant les pistes, j’espère ne pas m'être trompé : le voici.


Mon premier souci, c'est que je ne trouve pas de résistance de 3 Ohm et de condensateur de 2.5µf.

-Pour la résistance, si j'ai bien compris il suffit d'en mettre deux de 1.5 Ohm en série, est ce bien ça?

-Pour le condensateur, est ce que mettre un de 2.7µf ferait une différence insignifiante? J'ai lu le sujet sur les condos, mais j'avoue avoir du mal à comprendre :oops:

Si je veux garder la valeur exact, faut-il que je mette un 1.5µf et un de 1µf en parallèle?

Merci d'avance à ceux qui pourrons éclairer mes lanternes :wink:
Modifié en dernier par xavier le samedi 26 octobre 2013 16:35, modifié 1 fois.
Jolida jd100s/ DoublePP-el84/Push Pull 6l6/ Seas Small. Thor. Image

Avatar du membre
Eric62
Administrateur
Messages : 18394
Enregistré le : dimanche 12 février 2006 00:47
Âge: 51
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Filtres: petites questions.

Message par Eric62 » dimanche 13 octobre 2013 10:26

Es-tu sûr de tes valeurs non normalisées ?
Si oui :
- pour la résistance de 3 ohms, tu mets deux résistance de 1,5 ohms en série.
- pour le condensateur de 2.5 µF tu mets un condensateur de 1µF et un autre de 1.5µF en parallèle. :wink:

Il est préférable de ne pas changer les valeurs de composants. :wink:
Nous savons tous les deux que le monde sommeille par manque d'imprudence - Brel (Jojo)
Pour soutenir le forum : rejoignez l'association Ambiance Hifi ou faites-lui un don.

Avatar du membre
xavier
Messages : 161
Enregistré le : lundi 8 juillet 2013 11:15
Âge: 42
Localisation : entre Lyon et Valence

Re: Filtres: petites questions.

Message par xavier » dimanche 13 octobre 2013 18:02

Merci une fois de plus Eric :ok:

Pour les valeurs, elles sont marquées sur les composants, voici une photo du filtre:

Jolida jd100s/ DoublePP-el84/Push Pull 6l6/ Seas Small. Thor. Image

Avatar du membre
Eric62
Administrateur
Messages : 18394
Enregistré le : dimanche 12 février 2006 00:47
Âge: 51
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Filtres: petites questions.

Message par Eric62 » dimanche 13 octobre 2013 18:23

Ce sont apparemment des résistances bobinées.
Tu pourrais les conserver car elles ne sont pas mauvaises en principe. :wink:

Pour le condensateur, tu en mets deux en parallèles pour monter en qualité. :wink:
Nous savons tous les deux que le monde sommeille par manque d'imprudence - Brel (Jojo)
Pour soutenir le forum : rejoignez l'association Ambiance Hifi ou faites-lui un don.

Avatar du membre
xavier
Messages : 161
Enregistré le : lundi 8 juillet 2013 11:15
Âge: 42
Localisation : entre Lyon et Valence

Re: Filtres: petites questions.

Message par xavier » lundi 14 octobre 2013 15:58

Pour le condensateur, tu en mets deux en parallèles pour monter en qualité.
C'est pour ça que tes filtres de Lyrr ont tant de condensateurs? :)

Je mettrais deux en parallèle sur l'aigu, mais pas pour le grave (budget)

Je viens de mesurer les bobines et j'ai:

Pour la grave : 0.68 mH et 0.4 ohm
pour l'aigu :0.21 mH et 0.2 ohm

Ces mesures te paraissent elles cohérentes? (pour donner un ordre d'idée de leur dimension, la ferrite doit mesurer 25mm de long)
J'ai vu qu'on trouve des selfs à air aux valeurs identiques en L100, si je passe en L140 pour le grave, l’impédance tombe à 0.23 ohm, que dois je privilégier?
Jolida jd100s/ DoublePP-el84/Push Pull 6l6/ Seas Small. Thor. Image

Avatar du membre
Eric62
Administrateur
Messages : 18394
Enregistré le : dimanche 12 février 2006 00:47
Âge: 51
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Filtres: petites questions.

Message par Eric62 » lundi 14 octobre 2013 17:22

Pour les valeurs de self, je ne sais pas les apprécier à leurs tailles.

Pour l'impédance, si tu as des selfs à air de mêmes caractéristiques, autant partir sur celles-ci. :wink:
Nous savons tous les deux que le monde sommeille par manque d'imprudence - Brel (Jojo)
Pour soutenir le forum : rejoignez l'association Ambiance Hifi ou faites-lui un don.

Avatar du membre
xavier
Messages : 161
Enregistré le : lundi 8 juillet 2013 11:15
Âge: 42
Localisation : entre Lyon et Valence

Re: Filtres: petites questions.

Message par xavier » mardi 15 octobre 2013 06:52

Pour l'impédance, si tu as des selfs à air de même caractéristiques, autant partir sur celles-ci.
Je vais faire ça :)
Jolida jd100s/ DoublePP-el84/Push Pull 6l6/ Seas Small. Thor. Image

Avatar du membre
xavier
Messages : 161
Enregistré le : lundi 8 juillet 2013 11:15
Âge: 42
Localisation : entre Lyon et Valence

Re: Filtres: petites questions.

Message par xavier » mardi 15 octobre 2013 16:27

Bonjour, j'ai étudié un peu mieux mon filtre et commandé les composants, Eric si tu vois une bourde dans le schéma ou le placement des composants n'hésite pas à me le dire :wink:


Jolida jd100s/ DoublePP-el84/Push Pull 6l6/ Seas Small. Thor. Image

Avatar du membre
Eric62
Administrateur
Messages : 18394
Enregistré le : dimanche 12 février 2006 00:47
Âge: 51
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Filtres: petites questions.

Message par Eric62 » mardi 15 octobre 2013 18:07

ça semble bon. :wink:
Nous savons tous les deux que le monde sommeille par manque d'imprudence - Brel (Jojo)
Pour soutenir le forum : rejoignez l'association Ambiance Hifi ou faites-lui un don.

Avatar du membre
xavier
Messages : 161
Enregistré le : lundi 8 juillet 2013 11:15
Âge: 42
Localisation : entre Lyon et Valence

Re: Filtres: petites questions.

Message par xavier » mercredi 16 octobre 2013 04:59

merci :)
Jolida jd100s/ DoublePP-el84/Push Pull 6l6/ Seas Small. Thor. Image

Avatar du membre
xavier
Messages : 161
Enregistré le : lundi 8 juillet 2013 11:15
Âge: 42
Localisation : entre Lyon et Valence

Re: Filtres: petites questions.

Message par xavier » jeudi 17 octobre 2013 16:09

En attendant les composants...préparation des plaques :)

Jolida jd100s/ DoublePP-el84/Push Pull 6l6/ Seas Small. Thor. Image

Avatar du membre
Eric62
Administrateur
Messages : 18394
Enregistré le : dimanche 12 février 2006 00:47
Âge: 51
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Filtres: petites questions.

Message par Eric62 » jeudi 17 octobre 2013 18:22

Tu vas les rentrer pour le HP ?
Nous savons tous les deux que le monde sommeille par manque d'imprudence - Brel (Jojo)
Pour soutenir le forum : rejoignez l'association Ambiance Hifi ou faites-lui un don.

Avatar du membre
xavier
Messages : 161
Enregistré le : lundi 8 juillet 2013 11:15
Âge: 42
Localisation : entre Lyon et Valence

Re: Filtres: petites questions.

Message par xavier » vendredi 18 octobre 2013 06:36

les composants sont trop volumineux pour mettre les filtres à l'intérieur, ce sont de très petites enceintes (200*185*300), les filtres resterons à l'extérieur :wink:
Jolida jd100s/ DoublePP-el84/Push Pull 6l6/ Seas Small. Thor. Image

Avatar du membre
xavier
Messages : 161
Enregistré le : lundi 8 juillet 2013 11:15
Âge: 42
Localisation : entre Lyon et Valence

Rénovation Micron

Message par xavier » vendredi 25 octobre 2013 13:09

La suite :)

Usinage des pointes pour les futures pieds:


Fabrication des plaques de filtres:


Jolida jd100s/ DoublePP-el84/Push Pull 6l6/ Seas Small. Thor. Image

Avatar du membre
Eric62
Administrateur
Messages : 18394
Enregistré le : dimanche 12 février 2006 00:47
Âge: 51
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Filtres: petites questions.

Message par Eric62 » vendredi 25 octobre 2013 23:40

Beau travail, vivement les écoutes. :wink:
